Aktionen des Typs Aus XML importieren ermöglichen es, Formularfelder mit dem Inhalt eines XML-Dokuments zu befüllen. Hierzu wird für jedes zu befüllende Formularfeld ein XPath angegeben auf einen entsprechend Wert im XML angegeben.

INHALTSVERZEICHNIS

• Parameter
  • Details für das Einlesen und Setzen
  • Zu setzende Werte
• Aktionsplatzhalter
  • Standardplatzhalter
  • Aktionsspezifische Platzhalter
• Beispiel

Parameter

Details für das Einlesen und Setzen

XML-Quelle

Auswahl der einer XML-Datei, welche als XML-Quelle dienen soll. Zur Verfügung stehen Formulardateien, Mandantdateien, über eine URL (externe Ressource) geladene Dateien, Vorganganhänge oder Dateien aus vorherigen Aktionen. Siehe Aktionen für eine Liste der unterstützten URL-Protokolle.

XSL-Template

Optional kann ein XSL-Template festgelegt werden, welches das XML-Dokument vor der Auswertung transformiert.

Zu setzende Werte

Feldname

Name des Formularelements, dessen Wert gesetzt wird.

XPath

XPath auf einen Wert im XML-Dokument, dessen Wert in das Formularfeld eingetragen wird.

Hinweise zur Definition von XPath-Ausdrücken

• Namespace-Angaben innerhalb von Elementnamen werden nicht unterstützt.
• Wenn Elementnamen mit Namespace-Angaben im XML existieren, so muss in der XPath-Definition mittels XPath-Funktion local-name() auf den lokalen Teil im Elementnamen zugegriffen werden.
• Sollte es XML-Elementname mit Sonderzeichen (z.B. Punkt) im Elementnamen geben, so müssen diese im XPath-Ausdruck gesondert maskiert werden, damit die Sonderzeichen nicht fälschlicherweise als XPath-Syntaxangabe interpretiert werden. (z.B. der Elementname name.mit.punkt kann mit der Syntax
  *[local-name()='name.mit.punkt'] im XPath-Ausdruck abgefragt werden)
• Alle XPath-Angaben sollten in so fern eindeutig formuliert sein, sodass sie bei Auswertung des Ausdrucks genau ein Ergebnis zurück liefern. Sonst liefert die Logik der Workflow-Aktion immer nur das erste Ergebnis zurück, was unter Umständen nicht immer der gewünschte Wert sein muss.

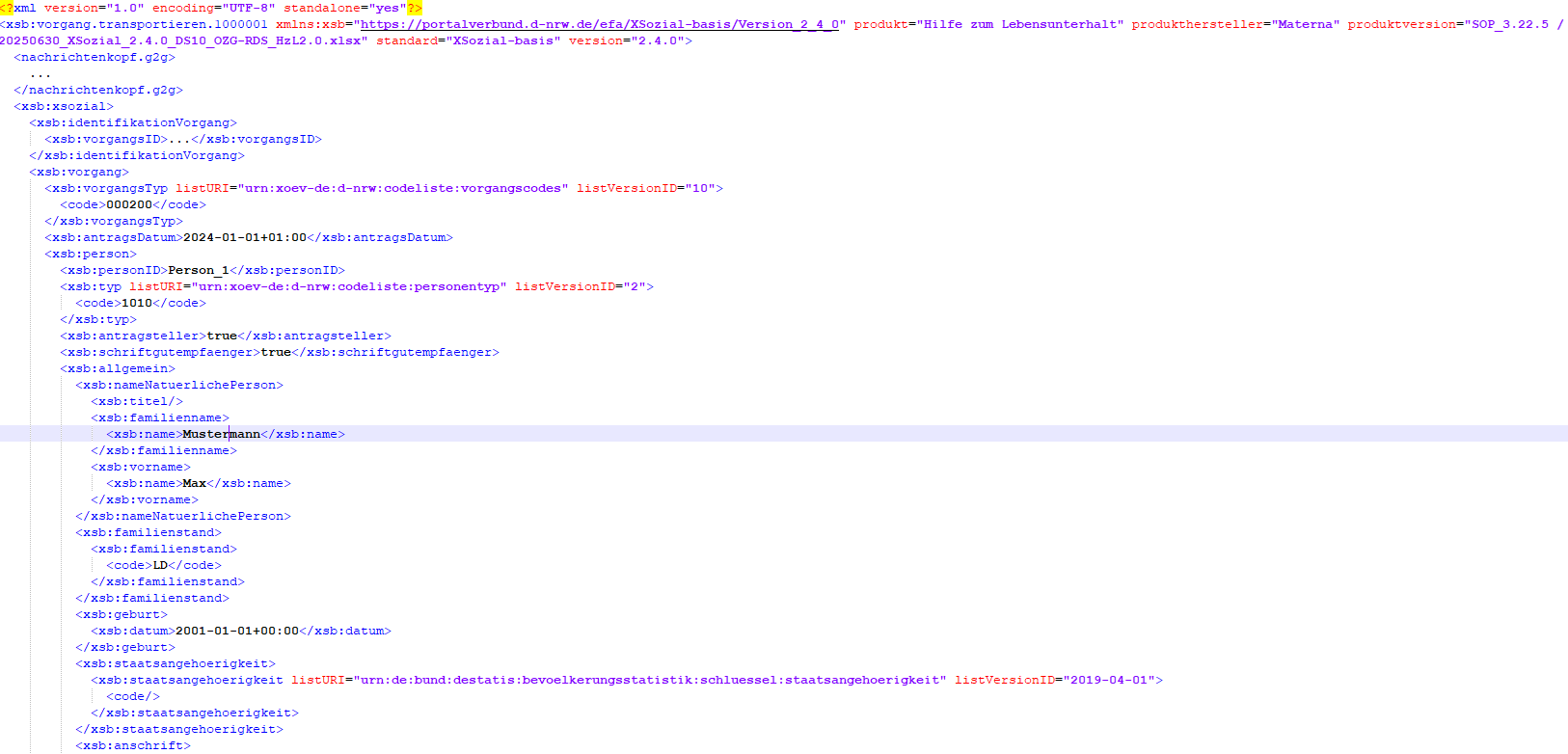

Die nachfolgende Abbildung zeigt einen Ausschnitt eines XMLs mit Namespace-Angaben:

XML-Beispiel mit Namespace-behafteten Elementnamen

Ein korrekter XPath-Ausdruck zum Erhalt des Familiennamens aus dem vorliegenden XML-Beispiel wäre:

//*[local-name()='familienname']/*[local-name()='name']/text()



Zur Erläuterung der einzelnen Elemente des XPath-Ausdrucks:

• bei Angabe von // wird relativ zum Wurzel-Element der Pfad (/familienname/name) gesucht
• durch die Funktion local-name() in den Pfad-Elementen wird jeweils nur der lokale Namensteil aus dem Elementnamen für eine Suche einbezogen. (Anstatt des voll qualifizierten Elementnamens xsb:familienname wird nur der lokale Namensteil familienname zur Suche verwendet)
• Die Funktion text() liefert den Inhalt des Element-Knotens name

Aktionsplatzhalter

Aktionen vom Typ Aus XML importieren stellen Aktionsplatzhalter bereit, welche  in darauf folgenden Aktionen verwendet werden können.

Standardplatzhalter

[%$<Aktionsname>.SUCCESS%]

Rückgabe ob Aktion erfolgreich ausgeführt wurde. Liefert Boolean (true/false) zurück.

[%$<Aktionsname>.RESULT%]

Rückgabe aller von der Aktion bereitgestellten Ergebnisse in strukturierter Form.

[%$<Aktionsname>.ERROR_CODE%]

Der geworfene Fehler-Code im Fehlerfall der Aktion. Leer wenn kein Fehler aufgetreten ist.

[%$<Aktionsname>.ERROR_MESSAGE%]

Die geworfene Fehler-Nachricht im Fehlerfall der Aktion. Leer wenn kein Fehler aufgetreten ist.

Aktionsspezifische Platzhalter

[%$<Aktionsname>.ERROR.message%]

Fehlernachricht, die zurückgeliefert wird, wenn die PDF-Datei nicht in das Dateisystem geschrieben werden konnte, die angegebene URL keinem gültigen Format entspricht,  keine Quelldatei ermittelt werden konnte, das Datei-Format der Quelldatei nicht unterstützt wird, beim Verarbeiten der XML-Daten ein Fehler auftritt oder die XSLT-Transformation nicht erfolgreich war.

Beispiel

Zur Verdeutlichung sei ein kurzes Beispiel für die Nutzung von XPaths gegeben. Beispielweise sehe das XML-Dokument wie folgt aus:

<?xml version="1.0" encoding="UTF-8"?>
<xfc-data xfc-version="7.0.0" generation-date="2021-07-27 11:23:43.190 MEZ">
 <processes>
  <process process-uid="f1e677ad-012d-4586-884b-ac2ee029cb00" creation-date="2021-07-27 11:23:43.0 MEZ" project-name="XML" status="">
   <form version="1">
    <field name="upl1">
     <plainValue><![CDATA[]]></plainValue>
     <values count="0"/>
     <label><![CDATA[]]></label>
    </field>
    <field name="tf1">
     <plainValue><![CDATA[foobar]]></plainValue>
     <values count="1">
      <value index="0"><![CDATA[foobar]]></value>
     </values>
     <label><![CDATA[]]></label>
    </field>
    <field name="xf-action">
     <plainValue><![CDATA[btnPrev]]></plainValue>
     <values count="1">
      <value index="0"><![CDATA[btnPrev]]></value>
     </values>
     <label><![CDATA[]]></label>
    </field>
   </form>
  </process>
 </processes>
</xfc-data>

Zum Selektieren des Wertes des Feldes mit Namen tf1 kann der folgende XPath genutzt werden.

//processes//field[@name="tf1"]/plainValue/text()
